產品說明
該機型適用于單臺沖床與沖床之間聯線多工位沖壓作業，由高剛性機架，高精度傳送機構及材料取放元件（真空吸盤、電磁錢、夾爪等）組成，以高性能伺服電機驅動，專業運動控制器控制，動作高速、輕盈、性能穩定，可以實現連續24小時穩定作業，主要適用于小型鈑金件的沖壓生產，（注，也可多臺沖床連線使用）
連桿式機械手特點
1、高性能驅動機構
特殊截面移送桿采用航空極鋁料成型，重量輕，強度高，可有效避免高速、重載下波搖現象，移送軸采用同步帶輪、精密花鍵軸與斜面花鍵齒輪、斜面齒條組合驅動，精密V型高硬度合金導輪，V型高硬度合金導軌做導引，高速、靜音、耐磨、耐久性好，可以做到和機體同幫命，升降軸采用精密行星減速機、擺動凸輪驅動，機構設計精巧穩定，配以重力平行機構，承載力大，高速感應快。
2、高效能AC伺服系統
各軸均采用高性能伺服驅動，升降軸付剎車，可滿足高應答運轉要求，并在不可預算斷電或故障發生時能及時停止運轉機構，兼具高速、高性能及高安全作業環境。
3、運動控制系統
各伺服軸均由高性能專業運動控制器控制，動作圓滑、高速、輕盈，取放料平穩，杜絕工件壓傷，滑移的可能。
1、電子物流監控
控制系統具有電子物流監控功能，可全程監控工件移送狀態，任何情況下一旦發生誤送，全線緊急停止并將故障代碼顯示于人機界面并發現相應警報。
2、人機界面簡潔明了易操作
簡潔的人機界面操作起來非常簡單，僅通過幾個按鈕和觸摸屏就可完成，人機交互非常方便，該機種有沖床內部安裝和沖床兩側安裝2種安裝方式，以適用不同應用情況。
多臺沖床連桿式機械手技術參數：
|
型號 |
TSD-1200/60 |
TSD-1300/60 |
TSD-1500/60 |
TSD-1600/60 |
TSD-2000/60 |
|
移送行程 |
1200 |
1300 |
1500 |
1600 |
2000 |
|
舉升行程 |
60 |
60 |
60 |
60 |
60 |
|
載重（單支吸料臂）kgs |
1 |
1 |
1.5 |
2 |
3 |

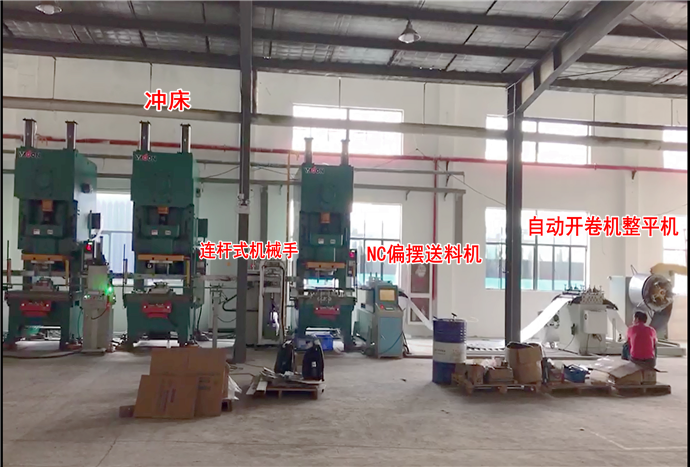

多工位連桿機械手安裝實例
當沖床前端是卷料時還可以配伺服偏擺送料機（三合一送料機）材料整平機、自動開卷機，整個生產線全搞自動化，超省人工。
多臺沖床連線機械手自動化沖壓視頻
